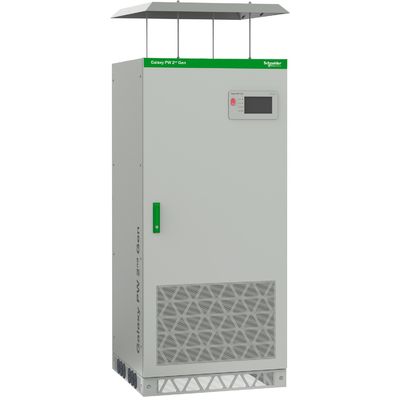

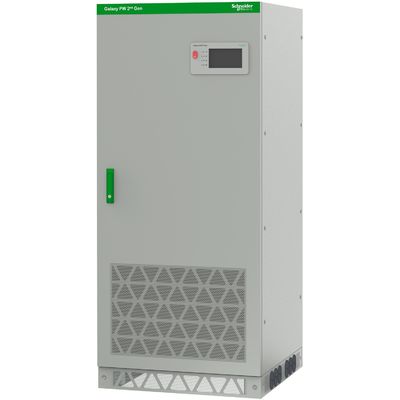

特徴 Galaxy PW第2世代無中断電源 (UPS) は,産業用向けに設計されたUPSで,直流電圧は220VDCから384VDCまで.信頼性の高い6パルスまたは12パルスSCR直線器を使用スナイダー・エレクトリックの 35年以上の UPS 業界での経験と 先進的な制御と電力電子の変換技術に基づいています信頼性の最適化 調整器は6Pまたは12Pタイリスター調整を採用*二重入力をサポート*標準40kA TVSS*標準シュナイダースイッチ*入力電圧範囲: 304-456V*直流電圧:384VDC*過負荷容量: 10分間の125%,1分間の150%*機械の標準配置出力隔離トランスフォーマー 利益 *...
Galaxy PW第2世代無中断電源 (UPS) は,産業用向けに設計されたUPSで,直流電圧は220VDCから384VDCまで.信頼性の高い6パルスまたは12パルスSCR直線器を使用スナイダー・エレクトリックの 35年以上の UPS 業界での経験と 先進的な制御と電力電子の変換技術に基づいています信頼性の最適化
調整器は6Pまたは12Pタイリスター調整を採用
*二重入力をサポート
*標準40kA TVSS
*標準シュナイダースイッチ
*入力電圧範囲: 304-456V
*直流電圧:384VDC
*過負荷容量: 10分間の125%,1分間の150%
*機械の標準配置出力隔離トランスフォーマー
*標準的な内蔵出力隔離トランスフォーマー
*標準保護レベル IP31,オプション IP42
*作業温度 0~50°C
*標準的な雷保護モジュール
*直流冷却をサポートする
*石油,石油化学および天然ガス
*メタルージー
*発電所
*医療
*半導体
*空港
*食品と飲料
*海事問題
*鉱山
*データセンター
| 発表会 | トランスフォーマーベースの20kVA3相入力,6パルスSCR技術と384VDC内部DCバスを持つ単相出力UPS.産業用アプリケーションに最適.このUPSには5x8起動サービスが含まれています. |
|---|---|
| リードタイム | 特別 注文 - 定員 期間 の 要求 |
| 主入力電圧 | 380 V 3 段階 400 V 3 段階 415 V 3相 440 V 3 段階 480V 3相 |
|---|---|
| 主出力電圧 | 380 V 3 段階 400 V 3 段階 415 V 3相 440 V 3 段階 480V 3相 |
| 他の出力電圧 | 220/230/240V |
| 定数電源 (W) | 16 kW |
| VA の名乗電源 | 20kVA |
| バッテリータイプ | リチウムイオン VRLA ニ-Cd (ニッケル・カドミウム) |
| 効率性 | 効率グラフを表示 |
|---|---|
| 放電電池の電圧 | 384V |
| パワーモジュールの数 | 10 |
|---|---|
| 冗長 | 違う |
| 色 | 淡い灰色 |
|---|---|
| 高さ | 180cm |
| 幅 | 80cm |
| 深さ | 80cm |
| 純重量 | 491kg |
| ネットワーク周波数 | 45...55 Hz |
|---|---|
| 最大短時間 抵抗電流 | 28 kA |
| 最大耐久性短回路電流 (Icw) | 20kA |
| 入力保護タイプ | 断路器 |
| 設定可能な最大出力 (W) | 16 kW | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| 基準 | IEC62040-3 IEC 62040-1-1 IEC 62040-2 IEC 62040-4 ISTA 2B) |
|---|---|
| 製品認証 | CE |
| 動作のための環境空気の温度 | 0~40 °C | |||||||
|---|---|---|---|---|---|---|---|---|
| 相対湿度 | 0~95% 凝縮しない | |||||||
| 操縦高度 | 0...2000メートル | |||||||
| 貯蔵用の環境気温 | -25〜55 °C | |||||||
| 貯蔵 比較的湿度 | 10~80% 凝縮しない | |||||||
|
| コントロールパネル | タッチスクリーンLCDユーザーインターフェース |
|---|
| ユニット パッケージの種類 1 | PCE |
|---|---|
| パッケージ1の単位数 | 1 |
| パッケージ 1 高さ | 2145mm |
| パッケージ 1 幅 | 1100 mm |
| パッケージ 1 長さ | 950 mm |
| パッケージ1 体重 | 992kg |
| 保証 | 1年 工場で修理または工場で承認されたStart-Upに置き換える |
|---|
