製品の説明

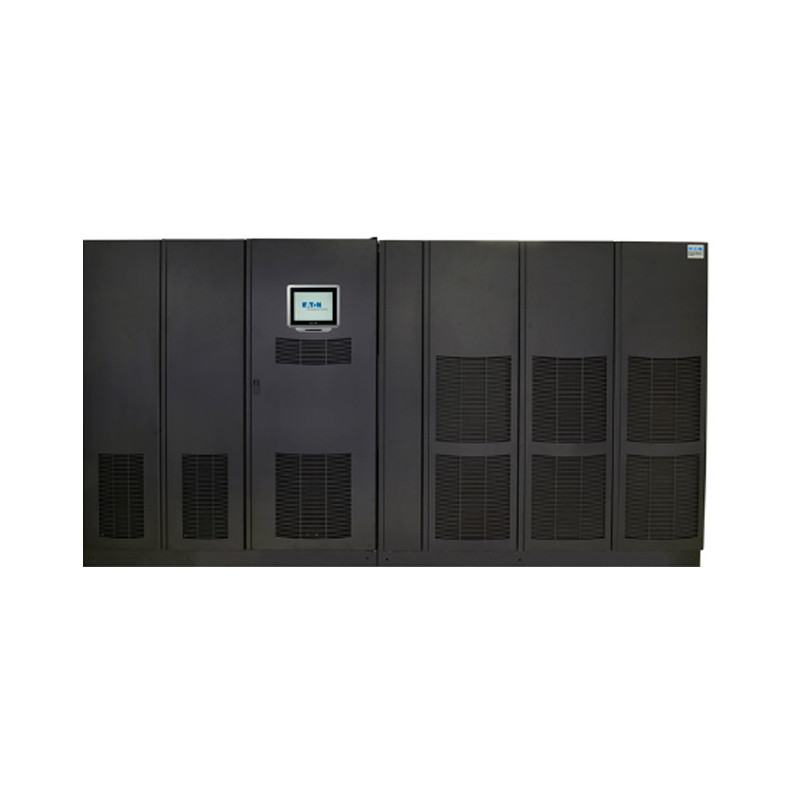

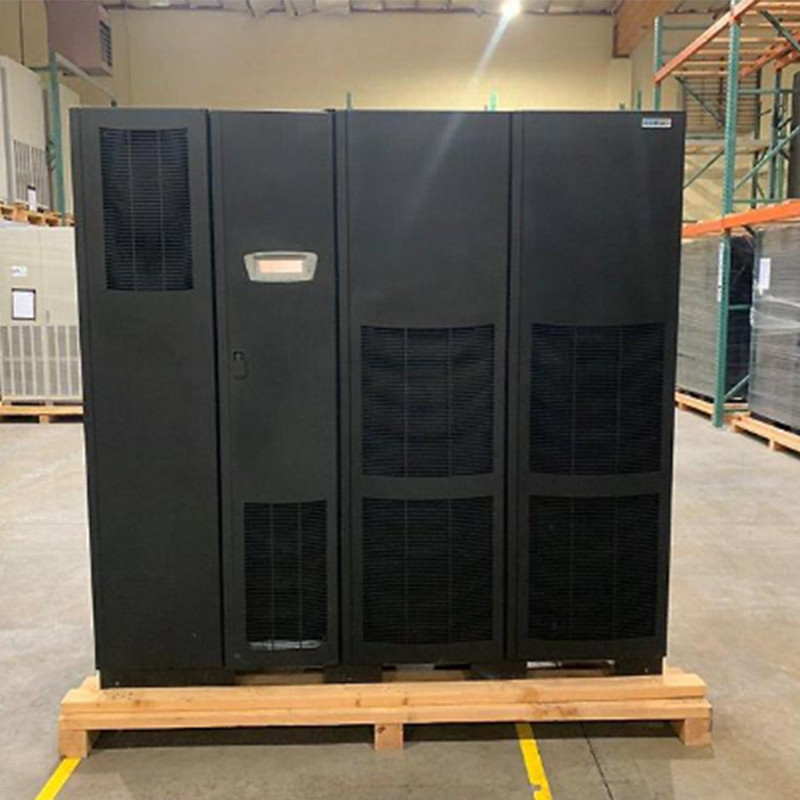

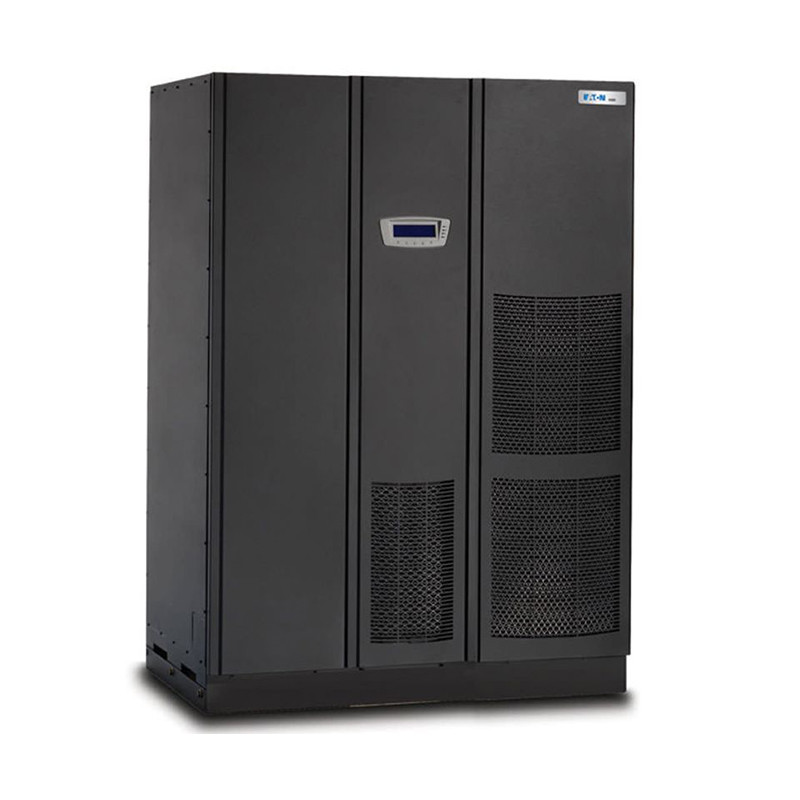

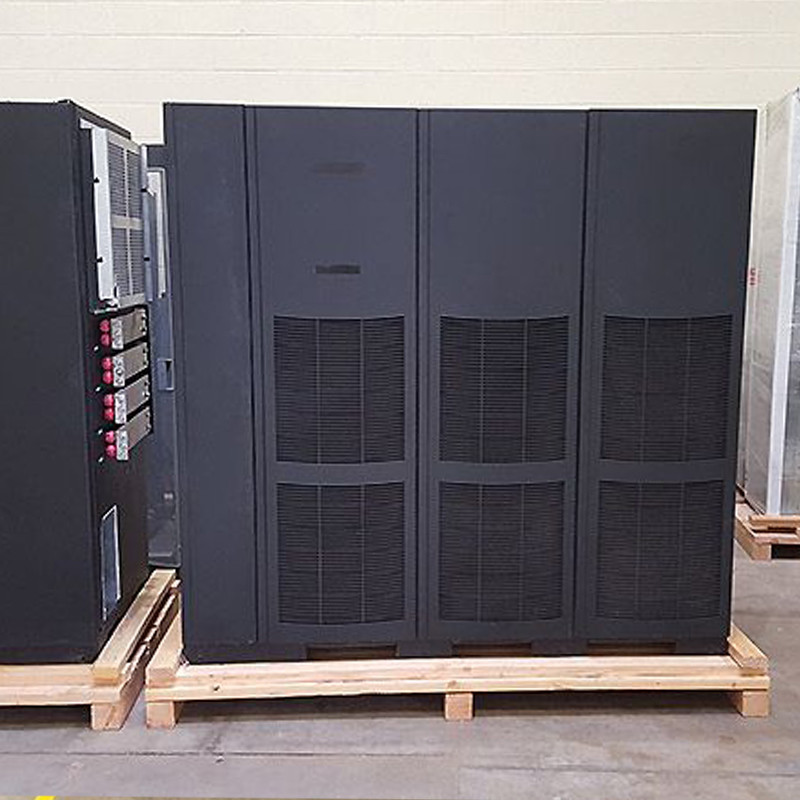

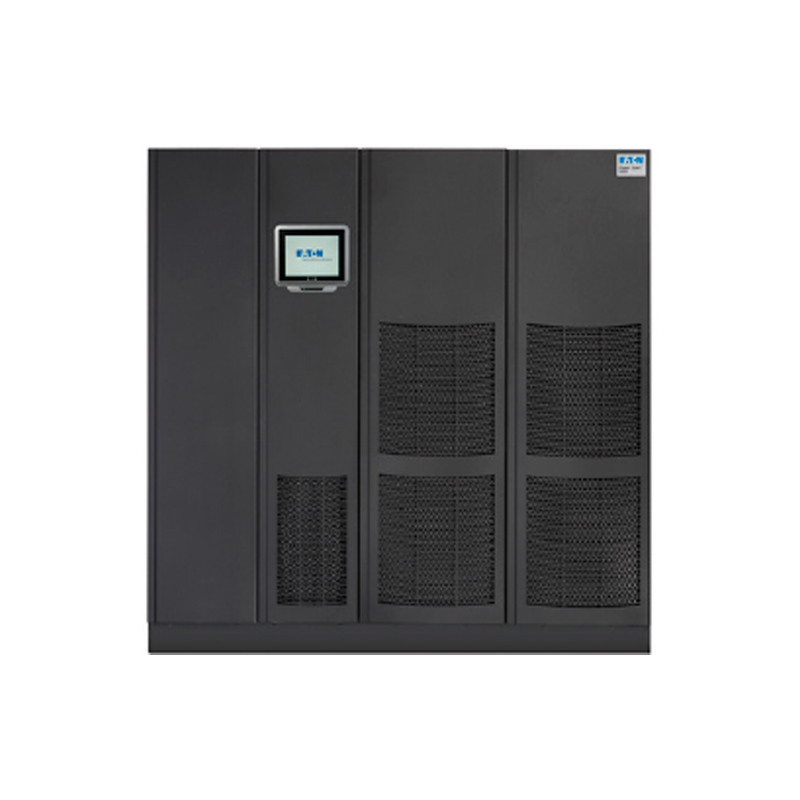

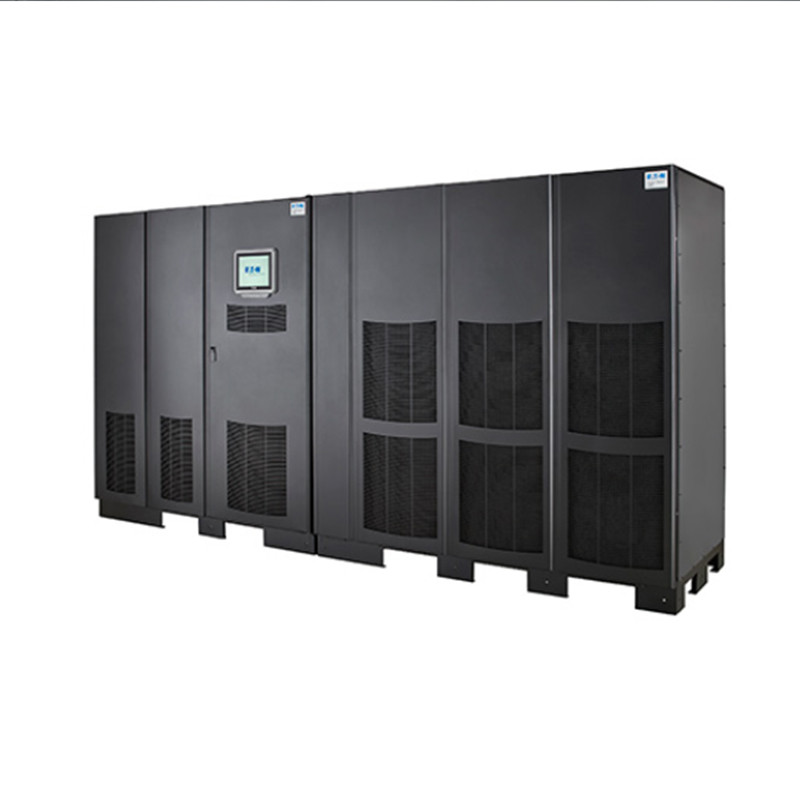

Eaton Power Xpert 9395 UPS 480V Eaton リチウムイオン UPS

概要と概要

Eaton® は 40 年以上にわたり、お客様のミッションクリティカルなアプリケーション向けに最先端の技術製品を提供することに専念してきました。これは Power XpertTM 9395 UPS に代表されます。前例のないレベルの電力性能、信頼性、省エネを備えた最先端の 9395 は、三相電力保護技術の水準を引き上げました。

9395 は、競合する UPS ソリューションにはない、顧客主導の幅広い優れたメリットを提供します。

持続可能性をリードする

• 最高の効率評価により光熱費を削減

• 総所有コストとライフサイクルにおける二酸化炭素排出量が最も低い

• 最小の設置面積と重量

• 輸送と設置のコストが最小限に抑えられます

より強力な動力性能

• THDへの入力が最も低いため、上流の電源システムとの互換性が向上します

• 最低出力THD

• 最適な発電機のサイジング

• PFC電源対応

最高の信頼性と可用性

• Powerware Hot Sync® ワイヤレス並列化

• 優れたバッテリー管理

• 固有の冗長性

• 増加する電力要件に適応するスケーラブルなアーキテクチャ

堅牢な管理性

• 優れた制御性と接続性

• 10 インチのカラータッチスクリーンディスプレイにより、計測および管理のオプションが提供されます

信頼できるソリューション

重要なシステムに常に高可用性を提供する 9395 は、MTTR を低下させ、可用性を向上させる保守性を重視しながら、前例のないレベルの信頼性を生み出す数多くの技術的進歩を取り入れて設計されています。

ダブルコンバージョン設計により、可能な限り最高の保護を提供します

他の市販の UPS テクノロジーとは異なり、ダブルコンバージョン設計により、すべての入力電力の異常から出力電力が完全に分離され、電圧と周波数の両方を調整して 100% 調整された完璧な正弦波出力が提供されます。最も深刻な電力障害にさらされた場合でも、電力出力は安定したままです。出力電圧 THD は、線形負荷では公称仕様の 2% 以内、非線形負荷では 5% 以内に抑えられているため、9395 は歪んだ電圧入力に敏感な機器のサポートに最適です。

さらに、9395 は、新規または更新されたデータセンターでより一般的になりつつある主要な力率負荷のサポートにも優れています。9395 は、力率 0.9 までの先行負荷を定格を下げることなく処理します。

固有の冗長性オプション

データセンターの効率に焦点を当てた調査では、UPS の負荷が不足していることが多く、その場合は 50% 未満であることが明らかになりました。この傾向を利用してさらに優れた信頼性を実現するには、固有の冗長性を備えた 9395 を構成するオプションがあります。従来の UPS メーカーは、より高価な 2 番目の UPS モジュールを追加しないと、この追加の可用性を提供できません。

固有の冗長性オプション: 容量が 50% 以下の場合、9395 の無停電電源モジュール (UPM) は自動的に N+1 冗長システムとして機能します。

主要なアプリケーション

• 大規模データセンター

• コロケーション施設

• サーバーファーム

• 電気通信設備

• インターネットサービスプロバイダー

• 交通システム

• セキュリティオペレーション

• 放送とエンターテイメント

• プロセス制御装置

• 金融システム

• クレジットカード業務

• 健康管理

• 産業用システム

• 複数の医用画像ユニット

電力性能の測定: 効率、力率、THD
システム効率、出力力率、THD によって測定される電力性能が 9395 の基礎です。
UPS がこのクラスの最高の UPS として傑出しているのは、これら 3 つの要素の強力な組み合わせです。以下の表は、省エネシステム (ESS) を搭載した 9395 と競合する UPS モデルを比較したものです。ほとんどのメーカーは入力フィルタを使用する必要があるため、効率定格が低下しますが、9395 では優れた入力 THD を得る必要はありません。

例として、大規模なデータセンター (2.2 MVA) では、ESS を備えた 9395 を使用することで、従来の N+1 システムと比較して次のような節約が実現されます。

• 追加のエネルギー節約: 2,917 MW 時間

• 追加の二酸化炭素削減量: 2,523 トン

• 年間コスト削減: 315,708 ドル

省エネシステム
負荷レベルに関連したシステム全体の効率の重要性を示すために、以下のグラフは、負荷レベルが低下するにつれて一般に効率がどのように低下するかを示しています。一般に、メーカーは全負荷時の最適効率定格をリストに記載しています。ただし、実際には、ほとんどの三相 UPS は 20 ～ 40% の負荷の範囲で動作します。結果として、このグラフが示すように、より軽い負荷での UPS の効率を評価することが非常に重要になります。オプションの ESS テクノロジーは、低負荷レベルでも 99% の効率で動作し、エンドユーザーに実質的なエネルギー節約をもたらします。

効率を一目で確認
Eaton の新しい 9395 カラータッチスクリーンは 10 インチのディスプレイで、ユーザーは他の多くの機能とともに、効率、消費量、負荷の変化に関するリアルタイムデータをキャプチャできます。

機能と利点：

• 効率、負荷レベル、毎日のエネルギー使用量を一目で確認できます

• 日次、月次、年次の負荷プロファイリング画面を使用して傾向を特定する

• 改善されたバッテリーログでバッテリー使用量を監視します

• 新しい統計画面を使用して、ESS および VMMS の高効率モードで時間を追跡します

9395 UPS が SMaRT® を取得
9395 UPS は、Sustainable Materials Rating Technology (SMaRT®) ゴールド認定を取得した最初の電力品質製品です。その結果、UPS は、LEED 認証を求める建物およびプロジェクトのエネルギーおよび環境設計におけるリーダーシップ (LEED®) ポイントに貢献できます。SMaRT 製品は、コスト削減、設計革新、製品の差別化など、複数の環境的および経済的利点を提供し、ライフサイクル環境パフォーマンス要件も満たさなければなりません。

イートンの SMaRT ゴールド認定は、イートンが 9395 の製造と使用に関連する環境上の利点を文書化する次のステップです。9395 はイートンのグリーンリーフ指定を受けるための厳格なテストにすでに合格しており、9395 が業界をリードする優れた性能を備えていることが証明されています。顧客、消費者、コミュニティへの環境上のメリット

SMaRT ゴールド認定 9395 は、2 つの LEED クレジットカテゴリ (デザインにおけるイノベーションクレジットとエネルギーおよび大気クレジット) にポイントを貢献できます。単位カテゴリーと USGBC LEED 認定システムの詳細については、こちらをご覧ください。

Powerware Hot Sync テクノロジー: 電源の信頼性とシステム可用性の集大成

複数の無停電電源モジュール (UPM) を備えたシステムでは、9395 はイートンの特許取得済み Powerware Hot Sync テクノロジーの同期、負荷分散、および選択的トリップ機能を活用します。これらの機能は、並列 UPS 構成の主な要件である究極のシステム可用性にとって不可欠です。

Hot Sync システムの主な設計機能

• システムレベルの単一障害点はありません。

• 並列 UPM は完全に独立して動作します。1 つのモジュールが他のモジュールに影響を与えたり、干渉したりすることはありません。ドミノ効果のシナリオはありません。

• 並列動作には回路を追加する必要はありません。標準的な UPS は、変更せずに並列システムで使用できます。

• この特許取得済みの実証済みテクノロジーは、世界中の何千ものシステムに導入され成功しています。

同期制御技術
同期制御は、2 つ以上の個別の UPS (単一モジュールまたは並列システム) の出力が互いに同相を維持することを保証し、個別の分配パス間に接続された静的転送スイッチの状態をシームレスに変更できるようにします。
必要に応じて。

静的自動結合
Static Auto Tie (SAT) システムにより信頼性がさらに向上し、全負荷転送を自律的に行うことができます。SAT システムは、ホットタイシステムのタイブレーカーに単一のラップアラウンド静的スイッチを追加し、インテリジェントな制御を追加して、2 つ以上の個別の UPS システムで構成される電源保護システムが障害発生時に負荷全体を自動的に転送できるようにします。 A/B 配信システムの片側。これにより、多数の下流の静的スイッチや高価な配線が不要になります。

以下の図に示されている SAT 構成では、2 つの UPS モジュールの出力間の SAT 回路が、必要に応じて負荷を一方から他方に自動的に転送します。この複雑さの少ないデュアルパスアーキテクチャにより配電システムが合理化され、直列スイッチング要素が排除され、単一電源コード負荷の潜在的なダウンタイムが最大 50% 削減されます。その結果、SAT アーキテクチャには次のような多くの利点があります。

• 設備投資と設置コストの削減

• 従来のダウンストリーム静的転送スイッチの必要性を排除

• システムの信頼性と効率の向上

• メンテナンス要件の軽減

• 高床面積要件の削減

簡単な容量テスト
9395 には、外部負荷を必要とせずに全負荷ストレス下でパワートレイン全体をテストする独自の機能があります。負荷が接続されていない状態で、9395 は整流器、インバーター、コンタクター、ヒューズ、電源バス、ケーブル配線、バッテリー、バイパス (静的スイッチ)、磁気、フィルターコンデンサーを含むすべての電力処理コンポーネントをテストできます。この革新的な負荷テストの最終的な結果は、レンタルする負荷バンクがなく、一時的な負荷接続を行う必要もなく、エネルギーの無駄もないことです。さらに、9395 には上流バイパス入力ブレーカーをテストする機能があります。
(BIB)、整流器入力ブレーカー (RIB)、およびそれらの間のすべての電気ケーブル。この負荷テスト機能は、ほとんどの従来の負荷バンクテストに代わるもので、起動時と試運転時の時間と費用を節約できます。Eaton のフィールド技術者は、スタートアップサービス中にこの負荷テスト機能を使用して、最適な校正、最大の効率、固有の冗長性を確保するように訓練を受けています。

スケーラブルで冗長なアーキテクチャが現在および将来の要件を満たします
9395 は、マルチモジュール UPS の信頼性と冗長性を、統合された配線済みソリューションに組み合わせます。拡張性を備えた独自の柔軟な設計により、UPS は追加の UPS を購入することなく、将来の負荷需要の変化やより高い信頼性を求める新たな要件に適応できます。たとえば、9395 UPS を使用すると、N+1 の冗長性または容量を実現するために、現場で 275 kVA UPM を追加できます。

その結果、これらのテストと UPS の全体的なパフォーマンスを検証するレポートを作成できます。9395 の PowerTrust サービスプランに含まれるすべての予防保守訪問には、UPS が最適に動作していることを確認するためのこの独自の負荷テスト機能が含まれています。また、設置された UPS のパフォーマンスを検証し、さまざまな動作や電力伝送をシミュレートできます。

簡単な容量テストパワーフロー

システムバイパスモジュール: 並列 UPS システム向けの比類のない柔軟性
大規模 UPS システムの並列化における 40 年の経験が、イートンのこの最新のシステムバイパスモジュール (SBM) に組み込まれています。マルチモジュール並列 9395 システムで使用する場合、開閉装置エンクロージャには集中型静的スイッチが組み込まれています。バイパス、UPS システム出力、フィードバック保護とメンテナンス、または「ラップアラウンド」バイパス機能用のシステムレベルの回路ブレーカーとともに、瞬間または連続デューティ定格のいずれかで注文できます。標準で 4 つの定格 (1200A、2000A、3000A、および 4000A) が利用可能です。カスタマイズ可能なキャビネットには、最大 32 個の UPM モジュールのステータスを表示する 10 インチのカラー LCD スクリーンが搭載されており、直感的なユーザー操作インターフェイスを提供します。

タッチセンサー式の SBM ディスプレイには、システム全体の単線図がグラフィカルに表示され、直感的なコントロールが可能で、バッテリー残量、イベント/アラーム履歴、kW と kVA のシステム計測、電圧、電流、周波数などの重要な情報に素早くアクセスできます。、力率および位相バランス。SBM は、システムレベルの建物アラーム入力およびリレー出力用の端子接続も提供します。柔軟性を高めるために、システム制御/監視セクションをカスタムまたはサードパーティの開閉装置に導入することもでき、最も信頼性の高い監視とユーザーフレンドリーな制御が代替電源回路コンポーネントに組み込まれていることを確認します。

Eaton SBM には、何十年にもわたって Eaton の最もミッションクリティカルな UPS 構成を定義してきた Powerware Hot Sync 並列テクノロジの次の特徴が組み込まれています。

• 複数の UPS の同期と負荷分散は、モジュール間の配線ネットワークに依存せずに実現されます。

• マスター負荷分散やマスター同期制御を必要とせずに並列システムを動作させるピアツーピアアーキテクチャ。このシステムは集中制御回路を使用せずに動作します。

• コントロールエリアネットワーク (CAN) バスアーキテクチャにより、システムの全負荷時に 3% 未満の正確な負荷分散が保証されます。

• パワートレインや制御に単一点故障はありません。

設置面積を大幅に削減
9395 UPS は、同クラスの UPS の中で最小の設置面積と最小重量を実現しており、競合ユニットよりも 50 ～ 60 パーセント軽量です。実際、9395 は冗長設計を従来の非冗長 UPS と同じ設置面積内に収めます。9395 の設置面積が小さいため、総所有コストが削減されるだけでなく、従来のシステムや競合システムの約半分の重量の UPS も実現します。その結果、輸送コストが大幅に削減され、UPS のサイズと重量が小さくなり、取り扱いが非常に容易になります。実際、9395 はすべてのドアに簡単に収まり、貨物用エレベーターで輸送することができます。一部の大型で重量のあるシステムとは異なり、エレベーターに乗せたり、出入り口を通るために分解したりする必要はありません。これにより、大幅な遅延やコストの増加が発生する可能性があります。

9395 UPS は、同クラスの UPS の中で最小の設置面積と最小重量を実現しており、競合ユニットよりも 50 ～ 60 パーセント軽量です。実際、9395 は冗長設計を従来の非冗長 UPS と同じ設置面積内に収めます。9395 の設置面積が小さいため、総所有コストが削減されるだけでなく、従来のシステムや競合システムの約半分の重量の UPS も実現します。その結果、輸送コストが大幅に削減され、UPS のサイズと重量が小さくなり、取り扱いが非常に容易になります。実際、9395 はすべてのドアに簡単に収まり、貨物用エレベーターで輸送することができます。一部の大型で重量のあるシステムとは異なり、エレベーターに乗せたり、出入り口を通るために分解したりする必要はありません。これにより、大幅な遅延やコストの増加が発生する可能性があります。

ケーブル配線要件と費用を最小限に抑える
9395 などの統合システムでは、マルチモジュールシステムは事前に配線された状態で提供され、モジュールとシステムバイパスユニット間の電源および通信用にコストと時間のかかるユニット間ケーブル配線を行う必要がありません。銅などの原材料のコストが上昇していることを考慮すると、この節約は大幅になる可能性があります。ケーブルはキャビネットの上部または下部から 9395 UPS に入り、より簡単かつ柔軟な設置が可能になります。

バッテリー: すべての UPS の心臓部
商用電源の停電により UPS がバッテリー電源に切り替わる場合、バッテリーが健全で充電されており、十分な機能を備えていることが不可欠です。不適切なバッテリー管理がダウンタイムの最大の原因です。現在市場にある UPS バッテリの多くは常にトリクル充電されており、このプロセスによりバッテリの内部化学組成が時間の経過とともに劣化し、バッテリの耐用年数が 50% も短くなる可能性があります。これに対処するために、9395 はセンシング回路と革新的な 3 段階充電技術を使用して、バッテリーの耐用年数を大幅に延長し、再充電時間を最適化します。さらに、温度補償充電は温度変化を監視し、充電速度を調整してバッテリー寿命を延ばします。

バッテリーを監視して最適な準備を整える
ファームウェアとデジタル技術の進歩により、9395 は、高価なアドオンシステムでのみ提供されると思われる、次のような高度なバッテリー監視および管理機能を提供できるようになります。

• 残りのバッテリー実行時間は、システム負荷と傾向のバッテリー放電データに加え、電圧と電流データの内部検出ポイントを使用して計算されます。

• バッテリー回路テスト - バッテリーの性能やシステムの可用性を脅かす開回路や弱いセルがないことを確認するために、バッテリー列の定期的な全負荷テストが行われます。

これらの統合監視機能に加えて、1 年間の安全なリモート監視を提供し、eNotify を使用して 100 台を超える UPS とバッテリーアラームを 24 時間 365 日リアルタイムで監視します。このリアルタイム情報は、予防保守のスケジュール設定から停止時の負荷を軽減する最適な方法の決定に至るまで、管理上の意思決定を行うのに非常に重要です。

バッテリーの最適な状態と可用性を確保することで、バッテリー監視機能により、同クラスの他の UPS を超えて 9395 の信頼性が高まります。

保証と初年度のオンサイト保証に加えて、イートンは継続的な予防および緊急対応メンテナンスのための幅広いサポート契約を提供しています。PowerTrust サービスプランには次のものが含まれます。

• UPS とバッテリーの定期予防保守

• 電子機器および/またはバッテリーの部品および作業の補償

• イートン純正部品と診断ツールを備えた工場で訓練を受けた技術者

• eNotify遠隔監視サービス

• 利用可能な補償範囲: 24 時間 365 日、8 時間 4 時間 2 時間対応、または 8 時間 365 日翌営業日対応

• 24 時間 365 日のテクニカルサポートへのアクセス

eNotify遠隔監視サービス
すべての PowerTrust サービスプランには、Eaton の eNotify リモート監視サービスが含まれており、Eaton のサービス技術者が一方向の電子メールを使用して UPS とバッテリをリモート監視できるようになります。技術専門家がすぐに対応し、多くの問題をリモートで解決できるため、eNotify は 100 台以上の UPS とバッテリーアラームを 24 時間 365 日リアルタイムで監視する機能を備えています。

eNotify サービスは、9395 UPS の継続的な状態を詳細に示す月次レポートを提供します。顧客監視レポートは、ユニットの電圧、負荷、および温度や湿度などの外部要因に関する情報を提供します。さらに、レポートには、付属のバッテリーとシステムの可用性に関する情報も含まれています。これらすべての要素は、ユニットの健全性をイートンの最適な動作レベルと比較できる相対健全性指数 (RHI) スコアに寄与します。

プロアクティブなモニタリングも含まれます。ステータス電子メールとイベント電子メールの両方を受信すると、受信パラメトリックデータログまたはイベントデータログの異常がチェックされます。異常が検出された場合、イートンのアナリストは差し迫った障害の可能性についてデータをさらに調査し、適切な措置を講じます。次の重大なアラームが eNotify によって提供されます。

• UPS の出力電源は、設定された遅延期間の経過後にオフになります。

• 電池残量低下アラームあり

• UPS ハードウェア障害が検出されました

• UPSバッテリーが完全に放電している

• UPSインバータ故障検出

• UPS が内部的にバイパスされる

• UPS出力がオフになっています

• UPS シャットダウンが差し迫っているアラーム状態が存在します

• 1 つ以上のヒューズの故障が検出されました

• リレー、コンタクタ、またはブレーカーが故障した

eNotify リモートモニタリングサービスは、イートンが継続的に 9395 を監視し、必要に応じて技術リソースと現場技術者を組み合わせて、重要なアラームに迅速に対応しているという確信を提供します。

監視、制御、レポート機能

拡張ソリューション: イーサネット接続

Power Xpert® Gateway UPS カードを使用すると、9395 UPS をイーサネットネットワークおよびインターネットに直接接続できます。内蔵 Web サーバーを使用すると、追加のソフトウェアを使用せずに、1 つ以上の UPS モジュールに関する情報をリモートで提供します。

• 次の重要なデータをリモートで監視します。

UPS のエネルギー使用量

負荷の割合

バッテリー、アラーム、負荷セグメントのステータス

THDと出力電力

• シャットダウンエージェントを構成し、UPS シャットダウンスケジュールを設定し、UPS のテストとリモート制御を実行します。

• 電力およびエネルギーパラメータ分析のために、データ、間隔、およびイベントログをタイムスタンプ付きで自動的に維持します

• UPS を既存のビル管理システムまたはネットワーク管理システムに統合します

完全なソリューション: Power Xpert ソフトウェアとレポート作成
Power Xpert Reporting は、UPS、データセンター、サイトの監視を次のレベルに引き上げます。過去の個別の測定値、傾向グラフ、イベントを確認できます。複数のサイトからの複雑なデータを分析し、わかりやすいグラフィカルなレポートにまとめます。

利点：

• 一目でわかる分析情報、すぐにわかる

電力容量の予備

潜在的なハイパワーユーザー

電力が消費される場所と使用パターン

電流、電圧、高調波の電力品質イベントパターンと時間の経過に伴う再発傾向

温度と湿度の測定値

• PUE と DCiE をすぐに把握し、省エネ努力によってそれらがどのように変化するかを把握します。

• IT と非 IT のエネルギー消費量を把握する

• さまざまなエネルギーおよびグリーンレポートのニーズを満たす 10 個のレポートテンプレート

• LEED認証の支援

強力なソリューション: Power Xpert ソフトウェア
Power Xpert Gateway UPS カードを介して 9395 がネットワークに接続されると、Power Xpert ソフトウェアを使用してデータを一元管理して分析できます。

利点：

• データセンターまたは電力システム全体を監視して、電力品質とエネルギー使用量の全体像を把握し、問題に積極的に対処します。

• グラフィカルで一目でわかるユーザービューにより、複数の UPS およびその他の機器を同時に監視できます

• Powerware Hot Sync システムを監視するための完全な機能を許可します

• 9395 UPS、配電およびその他の電力システム機器からの電力およびエネルギーパラメータのタイムスタンプ付きのデータ、間隔、およびイベントログ

札:

起源の場所	中国
ブランド名	Eaton
証明	CE
モデル番号	イートン9395 UPS
パッケージの詳細	カートン
受渡し時間	30日
支払条件	T/T,ウェスタンユニオン,マネーグラム
供給の能力	1000個/月

製品名	イートンパワーXpert 9395 UPS	パワーレベル	200~1200kVA
定数電圧	380 / 400 / 415 / 480V	製品タイプ	モジュラー持ち上げる
頻度	50/60Hz	効率性	省エネシステムで99% (最大97% (480V) とダブル変換で96% (600Vと400V)
音声	75dBA @ 1 メートルまで	N+1 の冗長性	そうだ
フィールドアップグレード可能	そうだ	システムバイパスモジュール	含まれている
入力電圧	標準は480V 600/575Vと400/415Vはオプション	出力電圧	標準は480V 600/575Vと400/415Vはオプション
インバーター	PWMとIGBTスイッチ	電池のタイプ	VRLA AGM 湿電池リチウムイオン
バッテリーの電圧	480V	充電方法	ABM技術または浮遊機,選択可能
コントロールパネル (LCD)	カラータッチスクリーン	オプション	外部保守バイパスPDU RPP STS メンテナンスバイパスモジュール2/3/4 ブレーカー,接続された機器のモニタリングのためのHuman Machine Interface (HMI) デザイン,
認証	CB,IEC 62040-2,C3 制限値
ハイライト	イートンパワーXpert 9395 UPS , 480V イートンリチウムイオンUPS

	Model	Power
checkbox	9395 200KVA	200KVA
checkbox	9395 250KVA	250KVA
checkbox	9395 300KVA	300KVA
checkbox	9395 400KVA	400KVA
checkbox	9395 500KVA	500KVA
checkbox	9395 600KVA	600KVA
checkbox	9395 825KVA	825KVA
checkbox	9395 900KVA	900KVA
checkbox	9395 1100KVA	1100KVA
checkbox	9395 1200KVA	1200KVA
