商品の説明

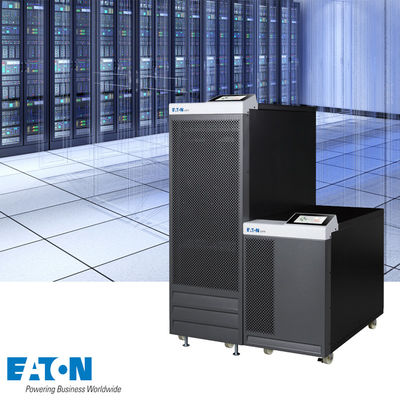

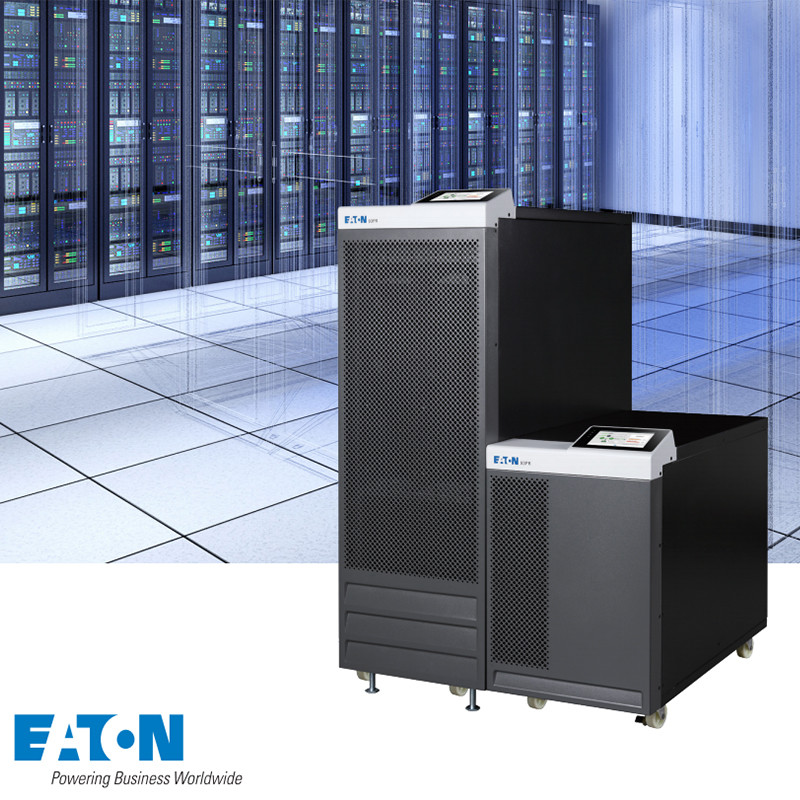

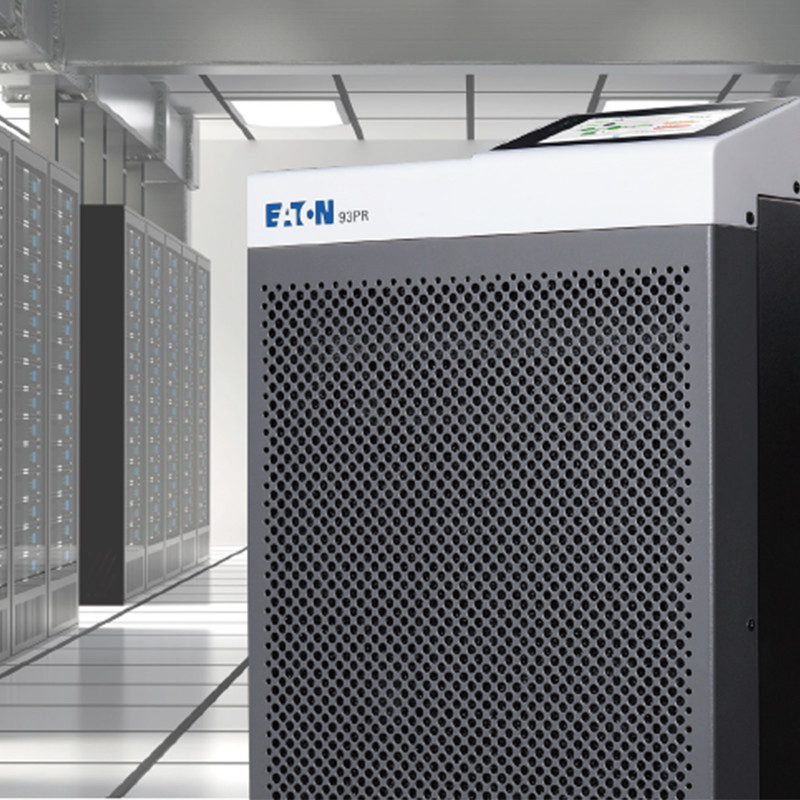

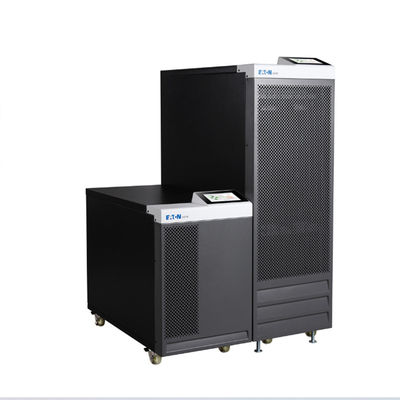

Eaton 93PR 15kW-80kW 3PHASE ダブル変換タワー UPS
費用対効果の高い,信頼性のある,柔軟性のある3相単体型トランスフォーマーフリーUPSソリューション
製品価値
• 小規模・中規模なアプリケーションのための信頼性があり,保守が容易な電源保護システムを提供
• 費用,スペース,専門的なメンテナンススタッフ/技術専門家が不足する顧客を制限することなく,
低TCO (所有総コスト) と優れたパフォーマンス
典型的な用途
• 政府施設や教育機関のネットワークセンター
• 中小企業の情報技術センター
• 銀行や証券会社などの金融機関のデータセンター
イートン93PRの特徴
高可用性と維持が簡単なトランスフォーマーのないUPSは,IT設備とミッションクリティカルアプリケーションのための信頼性の高い電源保護システムを作成します
• コンデンサータ の 状態 を リアルタイム に 監視 する こと に よっ て,高温 の 状態 で 動作 する コンデンサタ の 場合 に 起こりうる 潜在的な 安全 問題 が 排除 さ れ ます
• イートン ABM の インテリジェント バッテリー マネジメント テクノロジーは 効率的に バッテリー の 寿命 を 50% 以上 延長 する
• モジュールレベルでのメンテナンスは,低MTTRを可能にします
費用対効果の高い高効率の電源供給ソリューションにより,顧客による初期投資コストとライフサイクル全体の運用コストを最適化できます
• エネルギー利用効率が向上する.三階層トポロジーと業界をリードする高効率技術を採用することで,効率は典型的な負荷率下では96%以上を維持できます.
• ESSモードでは最大99%の効率を達成できます.並列配置でも達成できます.高品質の信頼性の高い電源を提供しながら,UPSがより高いシステム利用率を達成できることを保証します
• システム容量の100%の利用率を実現するユニット出力電源因子 (最大可能アクティブ電源)
ビジネス開発とエネルギー貯蔵システムのアップグレードに柔軟に対応する
• Eaton Hot-sync パラレル機能は,ソフトウェアの構成が簡単で,冗長性や容量のための並行能力を提供します
• パワーフルな充電器は,UPSの名乗電力の55%まで充電力を供給し,より長いバックアップ時間を管理する能力を高め,リチウムイオン電池システム
リチウムイオン電池対応のUPSソリューション
要求する電源
イータンのリチウムイオン電池システムは,信頼性と柔軟性のあるソリューションを提供し,24/7のシステム稼働時間を保証し,同時に所有総コスト (TCO) を大幅に削減します.小規模なフットプリントでメガワットの電力を供給できるこのバッテリーソリューションは,93PR 15-80kVA UPSにシームレスに接続するように設計された軽量バッテリー文字列で構成されています.
なぜリチウム?
リチウムイオン化学はUPSアプリケーションで優れた特性を示しており,これは高エネルギー密度,長寿命,柔軟な設置,改善されたサイクル寿命,低TCOをもたらします.
バックアップ バッテリーの実行時間
バックアップ時間と設定についてはイートンに連絡してください. 3分から1時間+までの幅広い実行時間があります.
管理・監視システム
リチウムイオン電池は強力な電池管理システム (BMS) を統合し,電池保護 (温度,電流,超電圧/低電圧),電池バランス充電状態と健康状態,アラーム/報告.
保護:BMSは,電圧レベル,温度,電流などの重要なパラメータをモジュールおよび溶液レベルで処理します.異常状態 (警告やアラーム) が迅速に検出され,必要に応じて,BMSは影響を受けたバッテリーを切り離してシステムを損傷から保護します.
性能最適化:BMSにはセルとモジュールのバランス制御が組み込まれています.この機能は,パフォーマンスを最大化し,使用寿命を増やすために各モジュールの電圧を最適化します.
5インチ色のタッチ画面は,システム状態とパフォーマンスの制御とモニタリングを可能にします.93PRはまた,ユーザーにさまざまな通信インターフェースとオプションを提供します.
• 電気 電気 電気 電気 電気 電気 電気
• SNMP, Modbus,またはリレー通信のためのミニスロット
RS232 と USB インターフェース
• ユーザは,タッチ画面を通じて,システムの効率,バッテリー容量,過去のイベントなどのシステム情報を入手できます
最先端のIT環境向けに設計された93PRは,HTTP(S),SNMP,MODBUS TCP/IP,Modbus RTUおよびBAcnet IPプロトコルによるリモートアクセスを可能にするオプションの通信カードをサポートしています.さらに物理的または仮想的な環境で電源デバイスを管理するために必要なすべてのツールを提供します. Eatonでもっと学びましょう.com/インテリジェントパワー. インテリジェント パワー マネージャー® (IPM) は世界クラスの電力管理ソフトウェアプラットフォームです.VMware® を使用したワークロードのビジネス継続性を提供しながら,電力と環境条件をシームレスに監視しますまた,IPM は OpenStack® または HPE OneView® を使用してデータセンターの電力と環境条件を最適化します.
コネクティビティオプション
ギガビットネットワーク M2 カード
部分番号: 744-A3983-00P
製品説明:UPSのミニスロットがUPSと統合するために使用されます.
1000/100Bast-T イーサネットネットワーク,およびネットワーク管理ソフトウェアは,UPS監視および管理機能を実現するために使用されます
• 通信プロトコル:HTTP,SNMP,TFTP,Telnet,BootP,DHCP,WAP,ARPおよびRARP
• MIB をサポートする: UPS 標準 MIB RFC-1628
通信構成: DB-9 RS-232 ポートを通じて VT-100 エミュレーション端末にアクセス
通信トポロジー構造: 1000/100Bast-T イーサネット統合 自己適応
産業用ゲートウェイカード
部品番号: 744-07774-00P
製品説明:UPSのミニスロットが Modbus ネットワークとの統合を提供するために使用されます.UPSとビルディングマネジメントシステム (BMS) の接続により,監視と管理機能が実現されます.1000/100Bast-T イーサネットネットワークとの統合機能があります.
• Modbus コマンド:入力状態を読み取ります
通信構成: DB-9 RS-232 ポートを通じて VT-100 エミュレーション端末にアクセス
通信速度は1200bpsから19.2kbpsまで設定可能
• スラブアドレス: 設定可能
ネットワーク接続: RS-485 または RS-232 データ通信は孤立した端末ブロックを通じて実現されます
通信トポロジ構造: 2線または4線通信はオプション
AS/400 リレー/RS-232 インターフェースカード
部品番号: 744-98067-00P
• 製品説明:UPSのミニスロットは,USB機器の動作状態に関連した4つの乾燥コンタクト信号グループでAS/400コンピュータやその他の産業機器を供給するために使用されます.RS-232 シリアル通信インターフェースを搭載する
通信プロトコル: イートン SHUT シリアル通信インターフェイスプロトコル
通信設定:設定は必要ありません
通信トポロジ構造:状態信号線接続は,UPS機器の動作状態を示す4つのオン/オフ信号グループを提供します.RS-232 シリアル通信インターフェイスが提供されています
EMP DT1H1C2温度と湿度センサー
部品番号: 744-A4026
製品説明:ギガビットネットワークカードと産業ネットワーク管理カード専用の温度と湿度センサーそして各カードはUSBインターフェイスを通じて最大3つの温度センサーを同時に接続することができます.
🔹 480VAC コンフィギュレーションこのUPSシステムは380/400/415/480VAC3相入力と出力をサポートし,北米480VACグリッドを含む世界的な電力配送標準に適しています.
🔹 UL リスト 認定:UL リストアップされたUPSは,国際的安全性および性能基準の遵守を証明し,世界中のミッション・クリティカルアプリケーションで信頼性の高い動作を保証します.
